完整的成都腳手架搭設講解

洞口拉結細部做法：

架體小橫桿延長作為連墻桿，a為800 mm或1050 mm（懸挑式腳手架為800 mm，落地式腳手架為1050 mm），連墻桿外露洞口≥100 mm。在連墻桿上，內外墻各附加一根鋼管，用扣件連接，小橫桿兩端分別外露洞口各≥100 mm。進入裝修階段，墻體需加設成品保護。

2、連墻件抱柱構造

柱子拉結細部做法：

在個別位置無法兩步三跨設置連墻件時，采用抱柱補強措施。在架體上附加一根連墻桿，延伸至柱子一側，在柱子另外三個側面附加三根小橫桿，用扣件與連墻桿連接，形成環抱。鋼管外露長度≥100 mm。

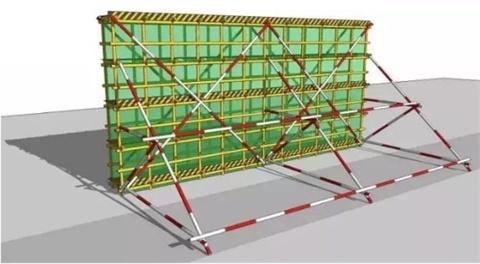

3、拋撐構造

柱子拉結細部做法：

在個別位置無法兩步三跨設置連墻件時，采用抱柱補強措施。在架體上附加一根連墻桿，延伸至柱子一側，在柱子另外三個側面附加三根小橫桿，用扣件與連墻桿連接，形成環抱。鋼管外露長度≥100 mm。

3、拋撐構造

格構柱細部做法：

當層高過高、柱距過大時可增設格構柱，格構柱截面尺寸宜為460 mm×460 mm，鋼格構為4根150 mm×150mm×12 mm角鋼及綴板焊接而成，每隔兩步三跨設置一根鋼管作為連墻件。主體混凝土澆筑時，應設置格構件預埋件。

5、外架內防護構造

格構柱細部做法：

當層高過高、柱距過大時可增設格構柱，格構柱截面尺寸宜為460 mm×460 mm，鋼格構為4根150 mm×150mm×12 mm角鋼及綴板焊接而成，每隔兩步三跨設置一根鋼管作為連墻件。主體混凝土澆筑時，應設置格構件預埋件。


5、外架內防護構造

6、剪力墻處連墻件構造

墻體拉結細部做法：

在剪力墻上預埋Ф 60 mm PVC管，a為800 mm或1050 mm （懸挑式腳手架為800 mm，落地式腳手架為1050 mm），通過預埋管拉通一根連墻桿與架體連接。

在連墻桿上，內外墻各附加一根鋼管，用扣件連接。小橫桿外露長度≥100 mm。

7、剪力墻處連墻件構造

說明：

1. 外架連墻件分為兩種：預埋式和穿墻式。

2. 混凝土澆筑前將預埋件埋入剪力墻或梁內（或設置穿墻螺栓孔），剛性連接件焊接螺母的一端套入預埋件（或穿墻螺栓），另一端通過扣件與腳手架立桿固定。

8、外架水平防護構造（軟挑、硬挑）

說明：

1. 搭設軟挑時，軟挑采用通長桿并用旋轉扣件與腳手架連接作為斜撐桿，斜撐桿與外架傾斜角度為45°～60°，每兩跨設置一道斜撐桿，斜撐桿頂部設置兩道防護與外架連接，上下分別是密目安全網和水平兜網。

2. 圖中未標注的鋼管規格均為Ф 48.3 mm×3.6 mm ，硬防護棚與外架分別獨立，不得通過任何桿件進行連接。懸挑鋼管每1.5 m設一根，懸挑長度約5m (可根據工程實際情況并經計算調整)，內側端部用倒U形預埋件固定于水平面。

3. 硬挑安全防護底層鋼管橫鋪在懸挑鋼管上，間距500 mm。底層鋼管上鋪滿鋼笆片和安全網形成防砸棚的底面，每4.5 m設置一道剛性連接，端部與預埋在梁內的鋼管采用扣件連接，每4.5 m設置一道柔性連接，端部與預埋在梁內的錨環拉結。

4. 設置軟挑安全防護棚時，若遇臺風天氣，應收回并拆除安全網。設置硬挑安全防護棚，應因地制宜，綜合考慮防護需要及防臺風措施。軟挑安全防護棚做法示意圖硬挑安全防護棚做法示意。

二、落地式腳手架底部構造

落地腳手架底部做法：

1. 落地式腳手架基礎為回填土?xí)r，可采取兩種做法，分別為12號槽鋼底座和3000 mm×200 mm×50 mm木墊板底座。

2. 落地式腳手架設置在地下室頂板上時，可使用150 mm×150 mm×6 mm鋼板底座 (詳見鋼板底座圖示)

三、懸挑式腳手架

1、懸挑式腳手架“四新”構造

方便檢查鋼絲繩是否松動，當末端鋼絲繩弧度有減小時，說明該鋼絲繩繩卡松動，需對卡扣重新排查并擰緊。

在型鋼腹板焊接拉鉤，鋼絲繩直接拉在拉鉤上，鋼絲繩在受力時不易滑動，不易磨損，提高安全性能。

鋼絲繩與拉環之間設置“雞心環”，具有良好的耐磨性能，可減少鋼絲繩與拉環之間的磨損，提高安全性能。

在型鋼上增設可移動立桿套件，便于安裝和調節立桿間距，避免定位筋在鋼梁焊接時損傷型鋼。

2、懸挑式腳手架轉角處三角支撐架構造

3、懸挑式腳手架底部封閉構造

以上就是小編給大家總結的關于成都腳手架的小知識，想要了解更多有關于成都腳手架的相關信息，歡迎隨時致電公司熱線進行咨詢。
